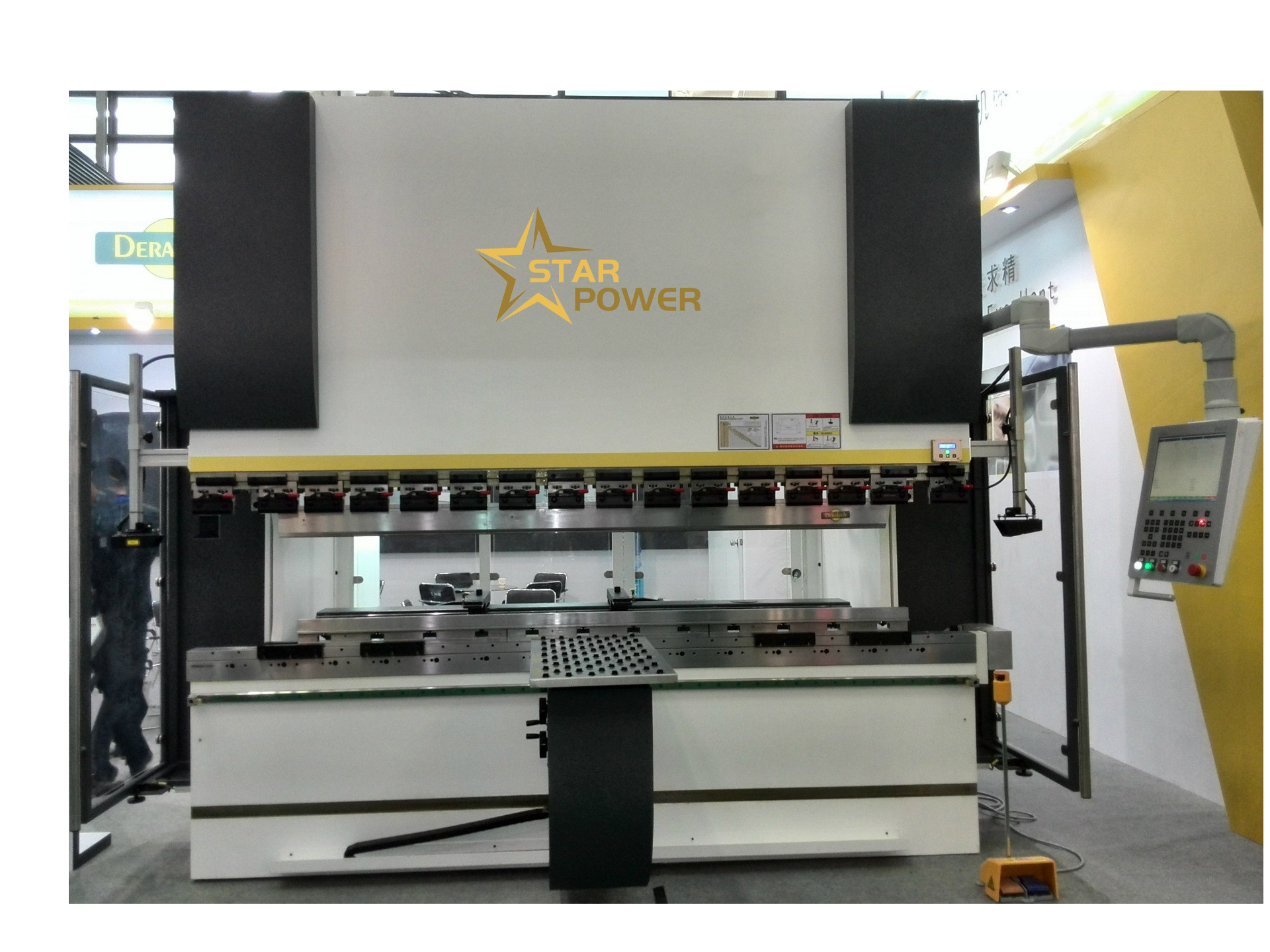

63 تن 2.5 متر ماشین خم CNC ماشین آلات ساخت سینک آشپزخانه
FBT-63T / 2500 داربست پیچیده خم CNC همزمان
سند فنی
1پارامتر فنی:
| مدل ماشین | FBT -63T/2500 |
| نیروی اسمی | 630 kN |
| طول خم | ۲۵۰۰ میلی متر |
| فاصله بین ستون ها | 2000 میلی متر |
| عمق گلو | ۳۰۰ میلی متر |
| ضربه ی اسلایدی | 100 میلی متر |
| ارتفاع باز | ۶۸۵ میلی متر |
| Sرهبر سرعت پایین سرعت | 100mm/s |
| سرعت بازگشت اسلایدر | 80mm/s |
| سرعت کاری اسلایدر | 10mm/s |
| قدرت موتور اصلی | 5.5 KW |
| حرکت محور X بلوک عقب | 500 میلی متر |
| Cسیستم کنترل | TP10S |
| Cمحورهای کنترل | دو محور |
| نوع میز کار | صندلی کار با همان مرکز |
2. تابع مقدمه
1,10صفحه لمسی 2 اینچی HD: مصرف انرژی کم، عملکرد بالا، بصری و ساده.
2، سیستم عامل هوشمند: عملکردهای کامل، انسانی، بصری، ساده و آسان برای یادگیری، حداکثر
کوتاه کردن دوره آموزش اپراتور
3. موقعیت سریع دستی محصولات جداگانه
4تابع برنامه ریزی زاویه
5. تابع برنامه ریزی مستقیم
6کنترل موقعیت اسلایدر و اندازه گیری موقعیت اسلایدر با دقت بالا
7محاسبه اتوماتیک ارزش تمدید ورق فلزی
8، کشش عقبلتابع خم کردن
9، عملکرد ساده تغییر پارامتر، و دو حالت اصلاح انتخاب وجود دارد.
10- عملکرد ذخیره سازی محصول: 100 برنامه محصول (هر برنامه محصول دارای 20 روش است) و با توجه به الزامات گسترش می یابد.
11ارتفاع بازگشت اسلایدر قابل تنظیم: ارتفاع باز شدن اسلایدر در هر فرآیند خم شدن می تواند به طور مستقل برنامه ریزی شود تا بهره وری تولید را بهبود بخشد.
12سیستم کنترل: TP10S
2• بطری روغن: مهر و موم NOK ژاپن، با استفاده از فن آوری رولینگ، نازک ترین پوشش سطحی نیز می تواند به 0.12 میلی متر برسد، با مقاومت در برابر سایش بالا.
3. هر جزء از قاب اتخاذ سقف فولادی ساختاری جوش داده شده، پس از درمان تند و لرزش درمان پیری، از بین بردن تغییر شکل ناشی از استرس جوش و استرس پردازش،و اطمینان از دقت و دوام ابزار ماشین.
4. بدنه یک ساختار یکپارچه جوش داده شده را برای حمل و نقل آسان اتخاذ می کند. کل پردازش ماشین حفاری کف بزرگ می تواند دقت ابزار ماشین را تضمین کند.
5بدن هواپیما، اسلایدر و سایر اجزای مهم توسط نرم افزار تجزیه و تحلیل عناصر محدود ANSYS تجزیه و تحلیل می شوند تا اطمینان حاصل شود که قابلیت اطمینان دستگاه ابزار.
6. سیلندر های هر دو سر به هر دو ستون قرار داده می شوند تا اسلاید را به طور مستقیم هدایت کنند؛ بنابراین ماشین ساده و سفت است.
اسلایدر با نیروی گره چرخش هماهنگ می شود و می تواند به بار جزئی خاصی مقاومت کند. اسلایدر ساختار قاب، سفتی قوی،
قدرت بالا و تغییر شکل کم
7قالب بالا مجهز به مکانیسم جبران دقت آهن خم شده قالب بالا است که می تواند باعث شود قطعه کار به دقت خم شدن بالا برسد.
8. مقدار حرکت دنده عقب و اسلایدر بر روی صفحه نمایش نمایش داده می شود
9این سیستم هیدرولیکی می تواند کاهش سریع اسلاید، کاهش آهسته، خم شدن سرعت جلو، بازگشت سریع و توقف اضطراری اسلاید در روند بالا و پایین را درک کند.
10کنترل الکتریکی متمرکز و قابل اعتماد است، به طور خاص به شرح زیر:
امکانات قدرت در بدن هواپیما قرار دارند که از طریق صفحه لمسی پنل کنترل کنترل می شوند.
مجهز به یک سوئیچ پا، که می تواند از طریق عمل خم مستقیم آن، راحت و سریع کار کند.
حمل بیش از حد و مدار کوتاه موتور توسط سوئیچ هوا محافظت می شود.
11مواد: 42 CrMo
4. تنظیم کنید
| 1 | سیستم کنترل عددی | TP10S |
| 2 | سیستم فشار هیدرولیکی | هیمن سینلی-سینلی |
| 3 | موتور | یائو دا |
| 4 | پمپ دنده | هانگی |
| 5 | تجهیزات الکتریکی | شنایدر؛ اومرون |
| 6 | منبع | تایوان؛ مینگ وی |
| 7 | اجزای مهر | NOK ژاپن |
| 8 | قالب | درمان گرمی عمده |
| 9 | ||
| 10 |
5جزئیات تحویل:
1هیدرولیکورق فلزیماشین خم CNC، مدل: FBT-63T / 2500mm یک مجموعه
2. پيوند هاي تصادفي:
| 1 | فرش زمین | 1مجموعه | |
| 2 | بلوک پشت | چهار تا | |
| 3 | پدال پا | 1پی سی |
3ابزار تصادفی:
| 1 | تفنگ روغن | 1پی سی | |
| 2 | کليد مخصوص ماشين | 1 مجموعه |
5شرایطی که باید توسط کاربران برای استفاده از دستگاه ابزار ارائه شود
1منبع برق: 380 ولت ± 10٪، 50 هرتز
2دمای محیط: 5 ~ 38 °C (دما کار)
3رطوبت محیط: رطوبت نسبی 20 ~ 80٪ RH است.
4. از منبع ارتعاش قوی و منبع تداخل الکترومغناطیسی دوری کنید
5. هيچ گاز مضر و خوردني و گرد و غباري وجود نداره
6زمان تحویل 15-20 روز است
