مشخصات:
مدت زمان فرآیند | معرفی فرآیند | ماشین | اندازه ماشین | مساحت طبقه | قدرت (Kw) |
|
طول ((m) | عرض ((m) | |||||
فرآیند 1 | برش لیزری کویل فولاد | خط برش لیزر | 12000x2600x1950 میلی متر | 17 | 2.6 | 45 |
فرآیند 2 | جوش ورق برای صرفه جویی مواد | ماشین جوش دوخت مستقیم | 1400x1100x2000 میلی متر | 1.4 | 1.1 | 0.4 |
فرآیند 3 | خرد کردن ورق برای صرفه جویی در مواد | ماشین تراش ورق | 2250x1550x1800 میلی متر | 2.3 | 1.6 | 3.2 |
فرآیند 4 | سوراخ کردن سوراخ آب | گلو عمیق دستگاه فشار/J21S-40T | 1500x1200x2000 میلی متر | 1.5 | 1.2 | 4 |
فرآیند 5 | ضربه زدن برای جلوگیری | دستگاه فشار گلو عمیق/J21S-63T | 1700x1400x2200 میلی متر | 1.7 | 1.4 | 4 |
فرآیند 6 | خط آب رو فشار بده | دستگاه خم کردن/30T-1600MM | 2600x1400x2000 میلی متر | 2.6 | 1.4 | 3 |

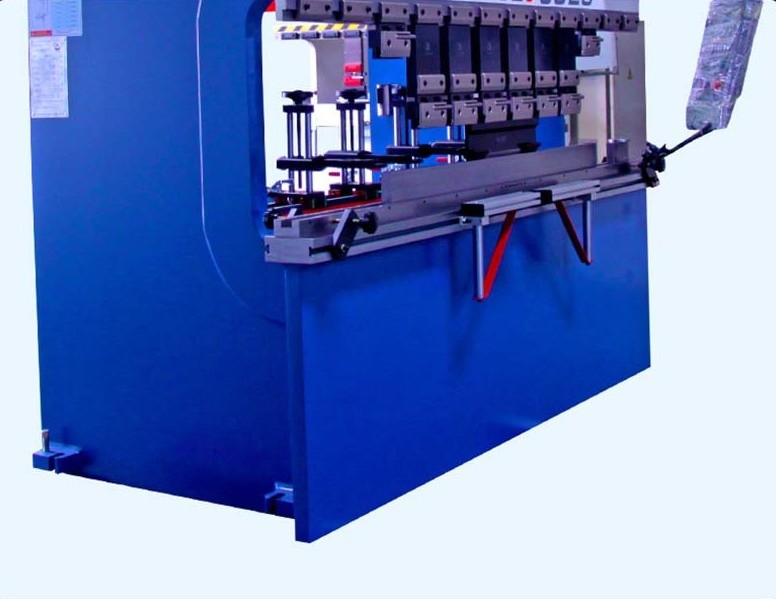

فرآیند 7 | خم کردن پایه سینک | ماشین خم کردن/63T-2500MM | 2800X1700X2350MM | 2.8 | 1.7 | 5.5 |
فرآیند 8 | قوس فشار و گوشه پایین | دو در یک ماشین یکپارچه و پیچ و خم کردن گوشه | 1300x750x2000 میلی متر | 1.3 | 0.75 | 2.3 |
فرآیند 9 | جوش برای بخیه های عمودی و گوشه های پایین | ماشین مخصوص جوشکاری CNC | 1400x1100x2000 میلی متر | 1.4 | 1.1 | 0.4 |
فرآیند 10 | گوشه گرد از خیاط عمودی خرد کردن (در داخل) | ماشین خرد کردن برای گوشه گرد از بخیه های عمودی | 2550x850x2200 میلی متر | 2.6 | 0.85 | 2.3 |
فرآیند 11 | درست کردن گوشه های گمشده پانل | ماشین مخصوص جوشکاری CNC ((برای تعمیر پانل) | 1100x850x1450 میلی متر | 1.1 | 0.85 | 0.4 |
روش 12 | جوش CNC برای لبه داخلی پانل | ماشین مخصوص جوشکاری چند محور CNC (برای لبه داخلی پانل) |
1700x1400x1600 میلی متر | 1.7 | 1.4 | 1.3 |
فرآیند 13 | خرد کردن پنل سینک | ماشین خردکننده (نوع کمربند سفت کننده) | 2500x1400x1700 میلی متر | 2.5 | 1.4 | 3 |
فرآیند 14 | خرد کردن پنل سینک ((سطح آینه) | ماشین خرد کردن | ۳۰۰۰×۱۴۰۰×۱۷۰۰ میلی متر | 3 | 1.4 | 3 |
فرآیند 15 | رنگ برای سینک پایین پشت | تجهیزات نقاشی دستی | 2200X1800X1600 میلی متر | 2.2 | 1.8 | 4.5 |
فرآیند 16 | خشک کردن پس از رنگ | فر خشک کن | 13000X1000X1600 میلی متر | 13 | 1 | 30 |
مساحت کل طبقه ((شامل فاصله فاصله و مسیر حمل و نقل):>65m ((طول) x 10m ((عرض) |
جریان فرآیند | نام تجهیزات | نام ماشین خاص |
برش | برش لیزر | قابل تنظیم |
چاپ خياط و گوشه | ماشین فشار خیاط و گوشه | ماشین فشار خیاط, ماشین فشار گوشه ای, ماشین فشار خیاط و گوشه ای یکپارچه |
چاپ | ماشین چاپ | سوراخ کردن آب،ضرب و شتم پیشگیری |
خم کردن | ماشین خم کردن | خم کردن به شکل کاسه،
خط آب رو فشار بده
|
جوشکاری | دستگاه جوش | دستگاه جوشکاری فیله CNC، دستگاه جوشکاری اصلاح زاویه CNC، دستگاه جوشکاری بخیه، دستگاه جوشکاری تراز CNC،
قوس فشار و پایین
گوشه
|
خرد و پولیش کردن | ماشین خرد و پولیش |
خرد کردن اتوماتیک برای
پانل سینک ((خام
پولیش) ، خرد کردن اتوماتیک برای
پانل سینک ((پلیش خوب))
گوشه گرد عمودی
خرد کردن بخیه ها (در داخل)
|
