سرعت انتقال تسمه نقاله:V=0. 5 ~ 3.0 متر در دقیقه (بی نهایت قابل تنظیم)
ظرفیت حمل تسمه نقاله:≥50 کیلوگرم در متر مربع
اندازه ورودی و خروجی دستگاه تمیز کننده:عرض 800 میلی متر، ارتفاع 500 میلی متر (فاصله تسمه مش تا نازل حدود 480 میلی متر است)
فشار تمیز کردن:P≥350Kpa
قدرت پمپ تمیز کردن و شستشو:هر کدام 3.75 کیلووات (1 واحد) x 2.2 کیلووات هر کدام (2 واحد)
ابعاد خارجی تجهیزات (میزبان):L15000*W1650*H1800 MM
مواد:فولاد ضد زنگ
ویژگی ها:اتوماتیک، راندمان بالا
برجسته کردن:
خط تمیز کردن با اسپری با فشار بالا,خط تمیز کردن ضد زنگ,عبور مداوم از طریق خط تمیز کردن
,
Anti Rust Cleaning Line
,
Continuous Pass Through Cleaning Line
اطلاعات اولیه
محل منبع:چین
نام تجاری:Starpower
گواهی:ISO9004, ISO9001
شماره مدل:XTA - 60Ⅲ
پرداخت
جزئیات بسته بندی:جعبه چوبی
زمان تحویل:1-2 ماه
شرایط پرداخت:L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه:1SET
گالری

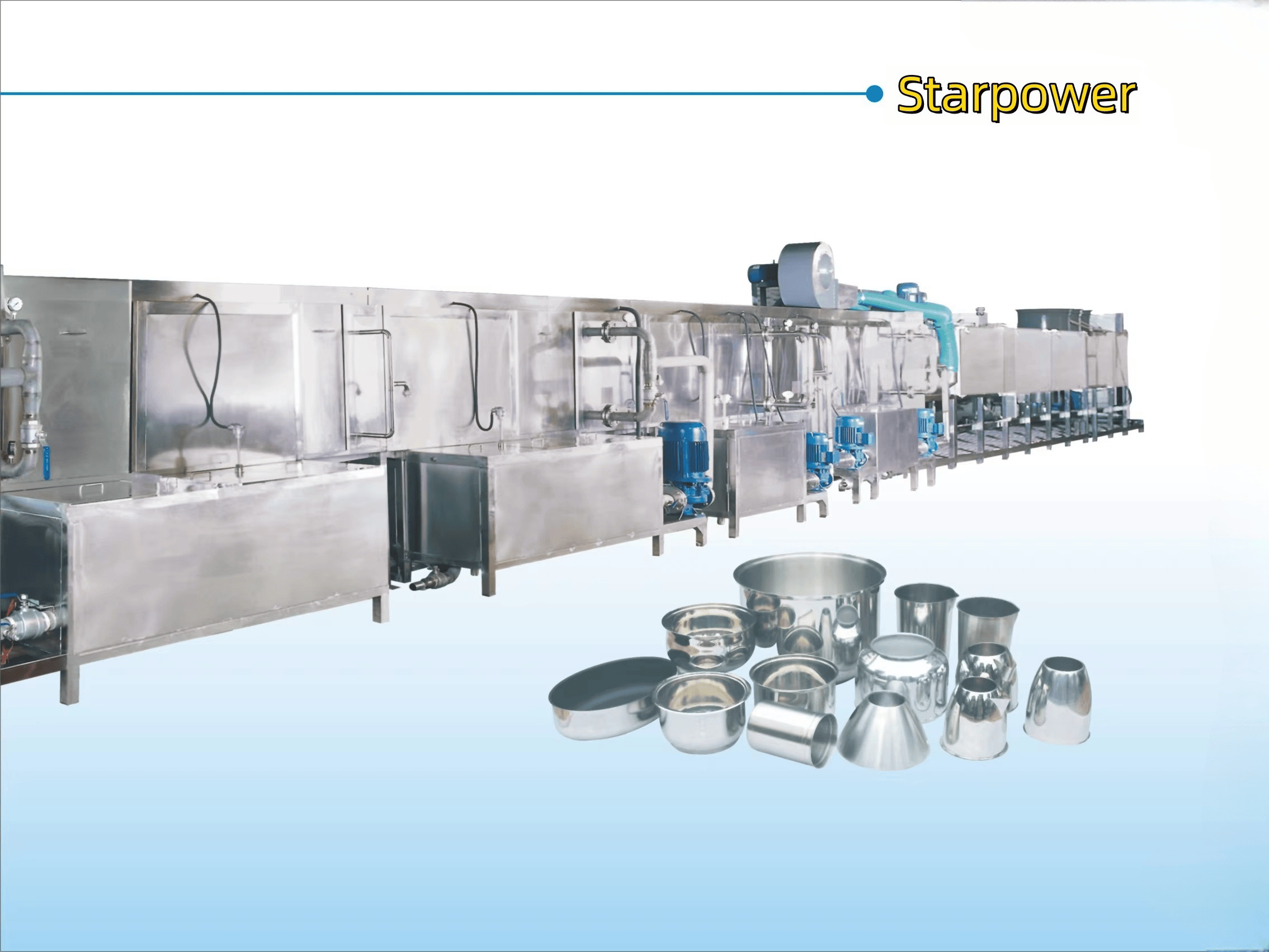

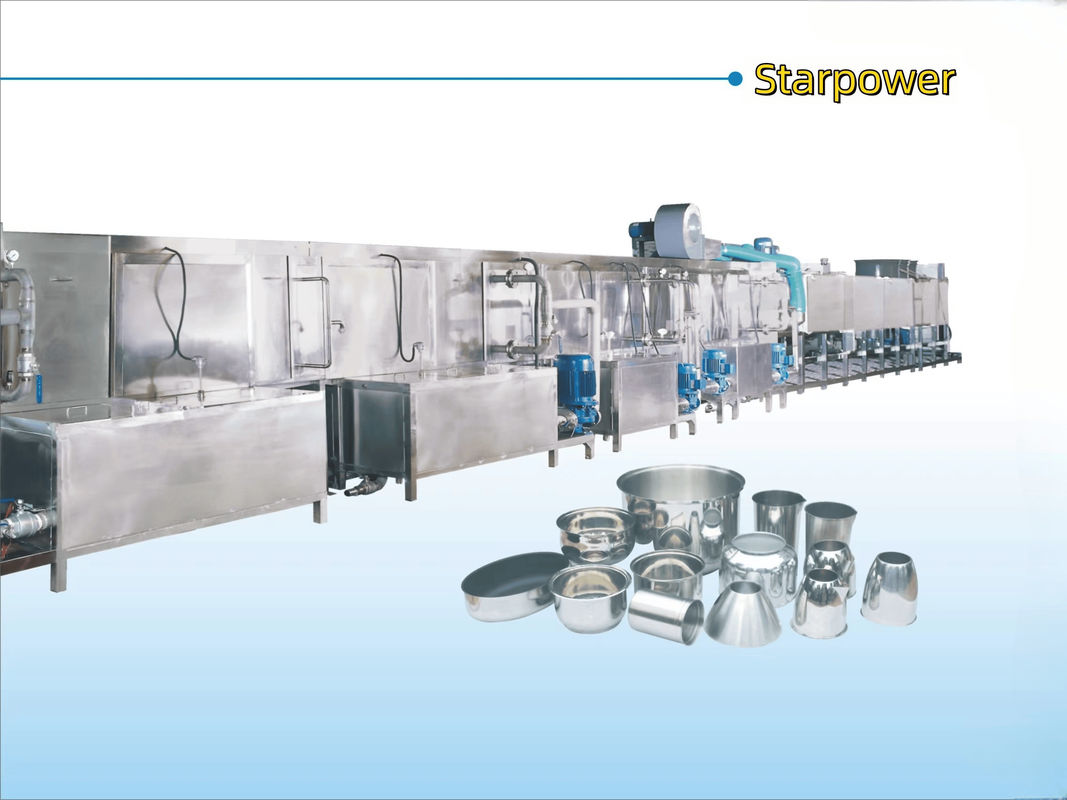

XTA - 60III عبور مستمر از طریق خط تمیز کردن ضد زنگ با اسپری با فشار بالا
توضیحات محصول
XTA - 60III عبور مستمر از طریق خط تمیز کردن ضد زنگ با اسپری با فشار بالا
مدل تجهیزات: XTA - 60III لوله تمیز کردن ضد زنگ با فشار بالا
قطعات کاری که باید تمیز شوند: حوضچه های آب
هدف تمیز کردن: برای حذف لکه هایی مانند روغن و گرد و غبار در سطح قطعات کار

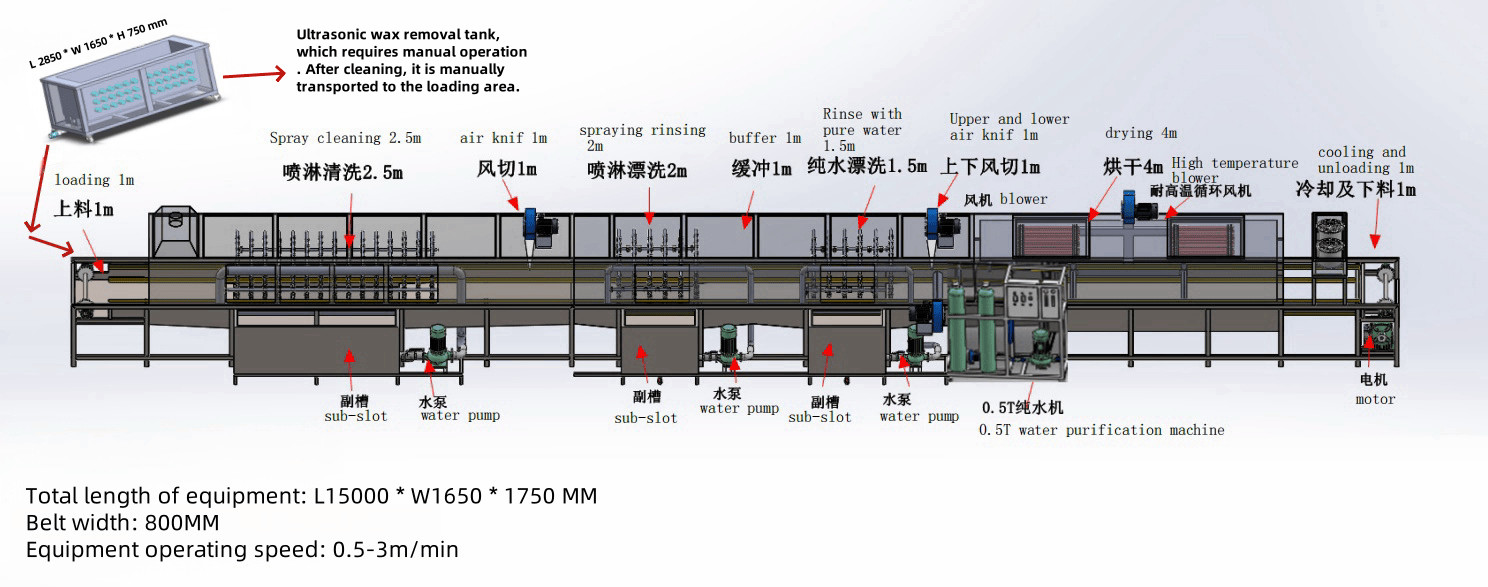

روش تمیز کردن: ماده تمیز کننده: آب یا ماده تمیز کننده ب) جریان فرآیند: بارگیری → تمیز کردن اسپری → برش هوا → شستشوی اسپری → شستشوی اسپری آب خالص → برش هوا → خشک کردن → خنک سازی و تخلیه
ج) سرعت حرکت تجهیزات: 0.5 - 3 متر در دقیقه، قابل تنظیم با تبدیل فرکانس. د) عرض کمربند: 800 میلی متر 1) بدن اصلی تجهیزات و مخزن مایعات: 1.1. کل ماشین دارای یک ساختار کاملاً بسته شده است که با یک قاب فولاد ضد زنگ جوش داده شده است. بخش بالای پوشش ماشین تمیز کردن یک ساختار تک لایه ای را اتخاذ می کند و از 1.صفحه ای از فولاد ضد زنگ با ضخامت 2 میلی متریک لایه عایق در بخش خشک کردن برای کاهش مصرف انرژی قرار دارد. 1.2. مخزن مایع دارای یک ساختار تک لایه است و از صفحه فولاد ضد زنگ 304 1.5mm ضخیم ساخته شده است. داخل به چندین منطقه توسط پارتیشن ها تقسیم شده است تا فیلتراسیون، فیلتراسیون روغن،و جداسازی روغن از مایع تمیز کننده به ترتیبمخزن مایع مجهز به یک دریچه پر کردن آب، یک دریچه تخلیه مایع و یک دریچه سرریز است. پایین از هر دو طرف به وسط شیب دار است.و مایع تمیز کننده متمرکز شده و از دریای تخلیه مایع در پایین مخزن مایع تخلیه می شود.. 1.3. مخزن مایع مجهز به یک کنترل کننده سطح مایع است. هنگامی که سطح مایع غیر طبیعی است، آن را به سرعت برای پر کردن آب یا توقف آب به یاد می آورد. در شرایط غیر طبیعی،یک خاموش شدن اضطراری به دست می آید. 1.4در داخل مخزن مایع یک بخاری الکتریکی از فولاد ضد زنگ نصب شده است که می تواند دمای مایع را از دمای اتاق به دمای عملیاتی در عرض 30 تا 60 دقیقه افزایش دهد.درجه حرارت به طور خودکار در محدوده RT - 100°C کنترل می شود، با تنظیم دستی و کنترل خودکار. یک ابزار کنترل دمای برای نمایش خودکار فراهم شده است.پنبه عایق حرارتی در خارج از مخزن مایع برای جلوگیری از تبعید گرما چسبیده می شود. 2) سیستم حمل: این سیستم از یک موتور تنظیم سرعت برای تبدیل فرکانس، یک میله زنجیره حمل، یک شاخه انتقال اصلی، یک شاخه انتقال محرک و غیره تشکیل شده است.زنجیره حمل و نقل انتقال یک کمربند متداول استفاده می شود 304 فولاد ضد زنگ، و عرض ورودی تغذیه 800mm است. 3) سیستم تمیز کردن اسپری: 3.1. سیستم تمیز کردن متشکل از یک پمپ تمیز کردن ، یک لوله تمیز کردن اسپری ، نوزل ها و غیره است. نوزل ها در زاویه تنظیم می شوند و می توانند جهت جت را در محدوده 30 درجه تنظیم کنند.فاصله بین هر نوزل ≤120mm است، و نوزل ها در قسمت بالا، پایین، چپ و راست لوله اسپری قرار دارند تا اطمینان حاصل شود که تمام سطوح قطعه کار می توانند شسته شوند. 3.2. خط لوله سیستم از لوله های فولاد ضد زنگ استفاده می کند و نوزل ها نوزل های پلاستیکی مقاوم در برابر دمای بالا هستند. نوزل ها را می توان به سرعت جایگزین کرد ، جدا کرد و جهت قابل تنظیم است. 3.3. پمپ آب تمیز کردن یک پمپ عمودی در خط "Yuanli" از تایوان را اتخاذ می کند. میزان جریان تمیز کردن ≥30 متر مکعب در ساعت است، فشار تمیز کردن ≥350Kpa است و فشار قابل تنظیم است. 4) سیستم شستشوی اسپری (2 مرحله): 4.1. سیستم شستشو از یک پمپ شستشو، یک لوله شستشو اسپری، نوزل ها و غیره تشکیل شده است. نوزل ها در زاویه تنظیم می شوند و می توانند جهت جت را در محدوده 30 درجه تنظیم کنند.فاصله بین هر نوزل ≤120mm است، و نوزل ها در قسمت بالا، پایین، چپ و راست لوله اسپری قرار دارند تا اطمینان حاصل شود که تمام سطوح قطعه کار می توانند شسته شوند. 4.2خط لوله سیستم از لوله های فولاد ضد زنگ استفاده می کند و نوزل ها از نوزل های پلاستیکی مقاوم در برابر دمای بالا استفاده می کنند یا از فناوری حفاری لوله مربع استفاده می کنند. 4.3. پمپ آب شستشوی یک پمپ عمودی در خط "Yuanli" از تایوان را اتخاذ می کند. میزان جریان تمیز کردن ≥30 متر مکعب در ساعت است، فشار تمیز کردن ≥350Kpa است و فشار قابل تنظیم است. 4.4. یک دستگاه آب خالص 0.5 تن را تنظیم کنید (ماشین آب خالص به یک لوله اسپری جداگانه متصل شده است تا اسپری آب زنده را حفظ کند و آب اسپری شده به مخزن قبلی می رسد).
5) سیستم باد دادن آب با فن (دو بخش): 5.1سیستم برش آب از یک فن فشار بالا، یک چاقو هوا، یک لوله، یک شیب و غیره تشکیل شده است. این می تواند بیشتر آب را روی قطعه کار خشک کند و از اتلاف آب جلوگیری کند.
7) سیستم خشک کردن: هدف: خشک کردن قطعه کاری که تمیز شده است. این سیستم شامل یک فن سنتریفیوژال، یک لوله گرمایش، یک کنترلگر دما و غیره است.فن گریز مرکزی باعث می شود هوا گرم در جعبه خشک کردن بازیافت برای جلوگیری از از دست دادن انرژی حرارتی. The hot air from the specially made heater (adjustable from normal temperature to 150 °C) is blown towards the conveyed workpiece through the air duct to accelerate the waterless drying of the workpiece. قدرت کولر هواپیمای مقاوم به گرما: 1.5 KW.
8) سیستم فیلتر: 8.1. دستگاه تصفیه مایع تمیز کننده یک تصفیه دو مرحله ای را اتخاذ می کند. مرحله اول یک سبد فیلتر نوع کشو در بندر بازگشت آب است.و مرحله دوم فیلتراسیون یک صفحه فیلتر فلز ضد زنگ است که در پورت مکش پمپ قرار دارد.
۹) سیستم کنترل الکتریکی: 9.1. کنترل خودکار رله پذیرفته شده است. تمام قطعات الکتریکی ولتاژ پایین مورد استفاده در تجهیزات محصولات برند معروف با کیفیت بالا داخلی هستند.
9.2دکمه های توقف اضطراری در انتهای ورودی و خروجی تنظیم شده اند تا از شرایط غیر منتظره جلوگیری شود، امکان خاموش شدن به موقع و بهبود عملکرد ایمنی تجهیزات را فراهم کند.
پارامترهای تجهیزات:
بدن مخزن ساختار
اندازه موثر داخلی
اندازه مخزن داخلی: L2600 × W1400 × H500mm اندازه کل تقریبی: L2850W1650H750mm (با توجه به اندازه واقعی)
روش گرمایش
گرمایش الکتریکی 12KW
مواد
مخزن داخلی "SUS304" 2.5mm Zhangjiagang Posco صفحه فولاد ضد زنگ را اتخاذ می کند. سطح غیر تابش SUS304 T = 2.0mm را اتخاذ می کند و پانل درب بیرونی فولاد ضد زنگ 1.0mm را اتخاذ می کند.
قاب بیرونی مخزن تمیز کننده
از فولاد ضد زنگ 40401.5 لوله مربع، با ساختار محکم و با دوام
ساختار
دستگاه های انتقال دهنده ی فوق صوتی در پایین مخزن قرار دارند (نوع لرزش پایین) و چهار چرخ گوشه ای در پایین قرار دارند.
مبدل فوق صوتی
استفاده از انتقال دهنده های وافر وارداتی با نام تجاری "HESEN" و فناوری اتصال وارداتی. تعداد کل انتقال دهنده های ماوراء الصوت 200 دستگاه است که هر کدام دارای فرکانس 28KHZ و 60W هستند.
کل قدرت فوق صوتی
12KW
کنترل زمان
این در ژنراتور ساخته شده و زمان قابل تنظیم از 0 تا 999 دقیقه است.
سیستم تامین برق
ژنراتور فوق صوتی
ژنراتور 4 مجموعه از ماژول های IGBT پیشرو بین المللی و لوله های قدرت را برای کنترل برای اطمینان از قدرت خروجی قوی و پایدار اتخاذ می کند.تکنولوژی فرکانس پاک کننده ی منحصر به فرد شیانتی تضمین می کند که هیچ گوشه ای در تمیز کردن وجود ندارد. دارای توابع مانند قدرت تنظیم شده مداوم، فرکانس جارو، تنظیم زمان، شروع / توقف و غیره است.
قسمت قطعات
همه اجزای وارداتی با کیفیت بالا هستند.
سایر
یک قفسه کنترل اختصاصی را تنظیم کنید. دو ژنراتور مستقل در قفسه کنترل قرار دارند. کابل برق فوق صوتي 3 متر طول داره
خدمات پس از فروش
حمل و نقل
تجهیزات برای یک سال تضمین شده و تا آخر عمر نگهداری می شوند.
